Боковой вибропогружатель свай с полным непрерывным вращением на 360

Боковой вибропогружатель свай с полным непрерывным вращением на 360° и двухсторонней наклонной свайной головкой — SV400 для объектов с ограниченной высотой рабочего пространства

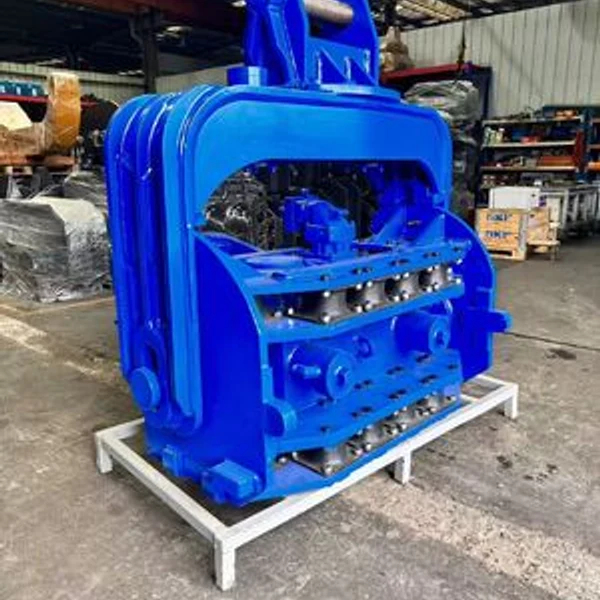

Боковой вибропогружатель свай SV400 представляет собой специализированный гидравлический вибромолот, разработанный для решения наиболее сложных задач доступа при строительстве фундаментов.

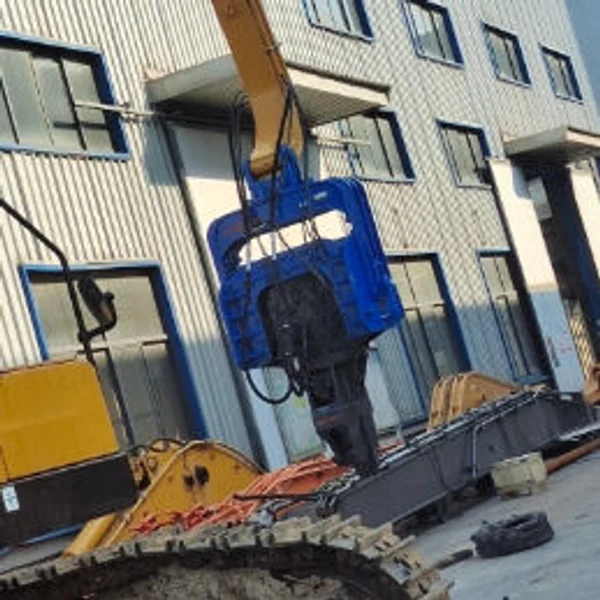

В отличие от традиционного свайного оборудования, которому требуются высокие мачты и большое пространство для поворота, SV400 напрямую устанавливается на стандартный экскаватор массой 32–40 тонн, превращая его в высокомобильную свайную машину с минимальными изменениями конструкции.

Почему выбирают SV400?

SV400 сочетает систему быстрой смены инструмента и передовые возможности позиционирования, что делает его идеальным решением для ограниченных строительных площадок и объектов с низкой высотой рабочего пространства.

Основные преимущества:

Полное непрерывное вращение на 360°

Обеспечивает неограниченное позиционирование без необходимости перемещения экскаватора.

Двухсторонняя наклонная свайная головка

Регулировка наклона ±30° по двум перпендикулярным осям обеспечивает идеальную вертикальность свай при работе на склонах.

Работа в условиях ограниченной высоты

Позволяет выполнять свайные работы под мостовыми пролетами, крышами производственных зданий и другими надземными препятствиями.

Компактная конструкция

Проходит через узкие проезды и эффективно работает в ограниченных городских пространствах.

Система быстрой смены инструмента

Позволяет быстро переключаться между различными типами свай с минимальным временем простоя.

Полное непрерывное вращение на 360° — неограниченное позиционирование

Традиционные боковые вибромолоты часто имеют ограниченный угол поворота, что вынуждает операторов многократно перемещать базовую машину.

SV400 устраняет эту проблему благодаря системе полного непрерывного вращения на 360°.

Использование гидравлического поворотного привода высокого крутящего момента, встроенного в соединительный кронштейн, позволяет вибромолоту бесконечно вращаться в любом направлении.

Это дает оператору возможность устанавливать сваи под любым углом, что особенно важно для:

• соединения шпунтовых свай;
• установки угловых свай;
• выравнивания двутавровых свай относительно фундаментных болтов.

В сочетании с возможностью поворота стрелы экскаватора SV400 позволяет устанавливать сваи с точностью до миллиметров без перемещения гусениц.

Для российских проектов реконструкции мостов или расширения индийских метрополитенов, где рабочее пространство ограничено, данная функция позволяет сократить время позиционирования более чем наполовину.

Двухсторонняя наклонная свайная головка — идеальная вертикальность на склонах

Работа на неровной поверхности или склонах часто приводит к нарушению вертикальности свай.

Двухсторонняя наклонная свайная головка SV400 обеспечивает регулировку наклона ±30° по двум перпендикулярным направлениям:

• влево-вправо;
• вперед-назад.

С помощью двух усиленных гидравлических цилиндров, которые независимо регулируют угол зажимного механизма, оператор может установить сваю строго вертикально даже при нахождении экскаватора на уклоне до 15°.

Для строительства морских защитных сооружений в Юго-Восточной Азии или фундаментов на склонах в Индии данная система обеспечивает соответствие строгим требованиям по вертикальности свай (обычно 1:100).

Функция наклона также облегчает извлечение свай, установленных под углом — достаточно наклонить зажим в соответствии с осью сваи и выполнить вытягивание.

Работа в условиях ограниченной высоты — там, где другое оборудование невозможно использовать

Многие свайные проекты выполняются в условиях наличия препятствий сверху:

• крыши заводских зданий;
• мостовые конструкции;
• линии электропередач;
• парковочные сооружения.

SV400 разработан для работы в условиях ограниченной высоты и имеет общую высоту всего 3056 мм (включая соединительный элемент и зажим).

При установке на экскаватор оборудование может работать в пространстве с высотой до 4,5 метров.

Возможность работы с низкой высотой обеспечивается двумя конструктивными решениями:

• компактное вертикальное расположение вибрационного блока;
• возможность использования нижнего зажима вместо верхнего погружения.

SV400 оснащен как боковыми, так и нижним зажимом.

В условиях крайне ограниченной высоты оператор может поднять сваю с помощью нижнего зажима и выполнить погружение без подъема вибромолота выше верхней части сваи.

Это делает SV400 оптимальным выбором для:

• усиления фундаментов в подвалах;
• строительства туннельных оголовков;
• расширения производственных зданий.

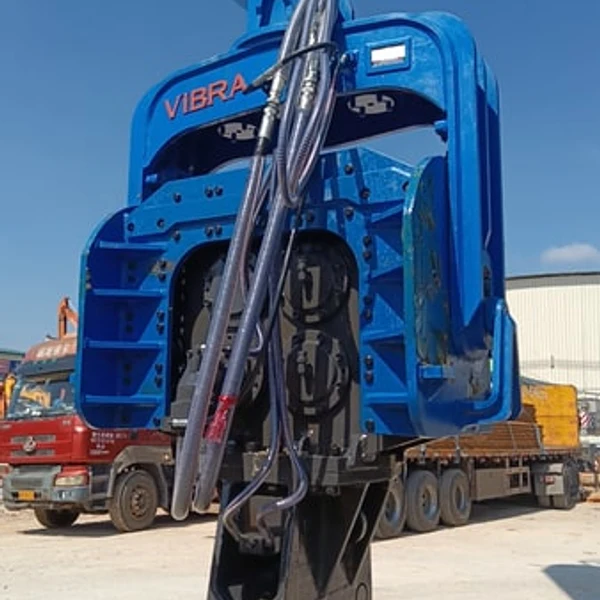

Компактная конструкция — без компромиссов по мощности

Размеры SV400 составляют всего:

1400 мм (Д) × 1315 мм (Ш) × 3056 мм (В).

Такая компактность достигнута благодаря интеграции поворотного привода, наклонных цилиндров и гидравлики зажимов в единую моноблочную конструкцию.

Несмотря на небольшие размеры, SV400 обеспечивает:

• центробежную силу 656 кН;
• эксцентриковый момент 6,6 кг·м;
• диапазон скорости 2300–5000 об/мин.

Система быстрой смены инструмента позволяет оператору быстро переключаться между различными типами свай.

Зажимная система оснащена сменными стандартными вкладышами, а переход от шпунтовой сваи к двутавровой балке занимает около 10 минут с использованием обычного ручного инструмента.

Дополнительные преимущества для целевых рынков

Юго-Восточная Азия (Таиланд, Вьетнам, Филиппины, Индонезия)

• Возможность работы с низкой высотой позволяет выполнять свайные работы под существующими мостовыми кранами на заводах.
• Четырехэксцентриковая система обеспечивает плавную и сбалансированную вибрацию для надежного погружения свай.
• Полное непрерывное вращение на 360° ускоряет соединение шпунтовых свай при строительстве защитных сооружений от наводнений.

Индия

• Двухсторонняя наклонная свайная головка обеспечивает вертикальное положение свай при работе на береговых склонах и дорожных насыпях.
• Боковой вибропогружатель исключает необходимость использования специализированных свайных установок — достаточно экскаватора массой 35 тонн.
• Возможность работы с низкой высотой позволяет выполнять свайные работы внутри существующих подземных сооружений.

Россия

• Полное непрерывное вращение на 360° сохраняет работоспособность при отрицательных температурах благодаря морозостойким уплотнениям.
• Технология вибрационного демонтажного инструмента с низким уровнем вибрации минимизирует воздействие на окружающие конструкции.
• Надежный нижний зажим обеспечивает работу со шпунтовыми сваями в мерзлом грунте без повреждений.

Технические характеристики — SV400

Часто задаваемые вопросы (FAQ)

Q1: Требуется ли для SV400 экскаватор определенной марки?

A: Нет. SV400 подходит для любых стандартных экскаваторов массой 32–40 тонн с быстросъемным соединением или пальцевым креплением. Мы предоставляем адаптерные кронштейны для основных брендов.

Q2: Как работает возможность работы с низкой высотой при использовании бокового зажима?

A: При очень ограниченной высоте используется нижний зажим для подъема и погружения сваи. Вибромолот остается ниже верхней части сваи. Боковые зажимы используются для стандартного погружения при наличии достаточного пространства.

Q3: Можно ли быстро менять различные типы свай?

A: Да. Система быстрой смены инструмента позволяет быстро выполнять замену. Переход от шпунтовой сваи к двутавровой балке занимает около 10 минут с использованием стандартного ручного инструмента.

Q4: Безопасно ли полное непрерывное вращение на 360° при подключенных гидравлических шлангах?

A: Да. Поворотный коллектор оснащен встроенными направляющими для шлангов и гидравлическим поворотным соединением, предотвращающим перекручивание. При необходимости можно установить ограничитель вращения.

Q5: Какое обслуживание требуется для двухсторонней наклонной свайной головки?

A: Необходимо смазывать поворотные пальцы наклонного механизма каждые 8 часов работы. Гидравлические цилиндры оснащены уплотнениями Trelleborg, рассчитанными на температуру от -30°C до +80°C.

Q6: Может ли SV400 не только погружать, но и извлекать сваи?

A: Да. При надежном захвате боковым или нижним зажимом направление вибрационного двигателя изменяется для создания усилия вытягивания вверх. Четырехэксцентриковая система обеспечивает плавную работу.

Q7: Подходит ли SV400 для демонтажных работ?

A: Да. Функция вибрационного демонтажного инструмента с низким уровнем вибрации позволяет выполнять контролируемое разрушение бетона с минимальным воздействием на окружающие конструкции.

Q8: Какая гарантия и техническая поддержка предоставляются?

A: Мы предоставляем комплексную техническую поддержку через сеть дистрибьюторов и сервис удаленной диагностики. Запасные части хранятся на региональных складах.
